三、后注浆管阀的设置

1、注浆管的设置

桩底后注浆管阀的设置按桩径大小设置为沿钢筋笼圆周对称设置， 桩径小于 1200 ㎜设置 2 根；桩径大于 1200 ㎜而小于 2500 ㎜的桩对称设置 3 根。

2、后压注浆管采用 Φ50 ㎜的钢管，且与钢筋笼加劲筋绑扎固定或焊接。

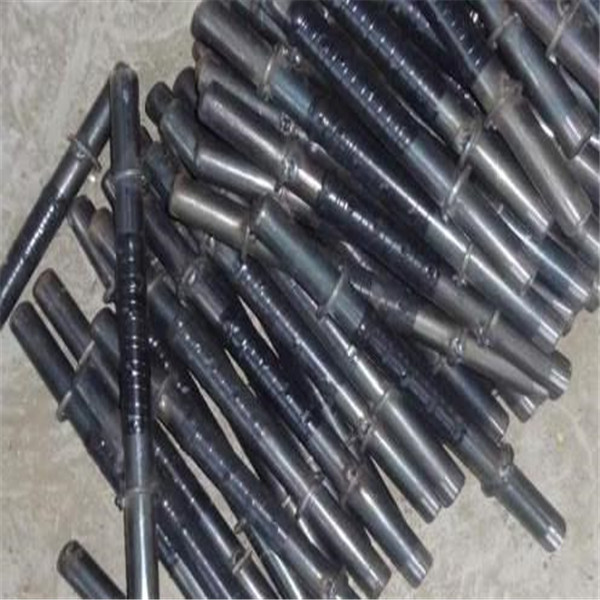

3、注浆阀设置

（1）注浆阀比钢筋笼长 200 ㎜。

（2）注浆阀应置与桩底下注浆土体中， 且确保注浆阀的顺利打开；并采用后注浆装置。


四、施工要求

1、水灰比

浆液水灰比《建筑桩基技术规范》 （JGJ 94 ——2008）相关条文之要求，建议注浆液的水灰比根据土的饱和度、渗透性确定，饱和土水灰比 0.5~0.65，对于非饱和土水灰比为 0.7~0.9（松散碎石土、 砂砾为0.5~0.6）；低水灰比浆液宜掺如减水剂。水灰比过大容易造成浆液流失，降低后注浆的有效性， 水灰比过小会增大注浆压力， 降低可注性，乃至转化为压力注浆。因此，水灰比的大小应根据土层类别、土的密实度、土是否饱和诸因素确定。当浆液水灰比不超过 0.5时，加入减水剂、微膨胀剂等外加剂在于增加浆液的流动性和对土体的增强效应。确保最佳注浆量是确保桩的承载力增幅达到要求的重要因素， 过量注浆会增加不必要的消耗，应通过试注浆确定。

5、注浆顺序

《建筑桩基技术规范》 (JGJ——2008）建议：

（1）注浆作业与成孔作业点的距离不宜小于 8~10m；（2）对于饱和土中的注浆顺序宜先桩侧后桩端； ；对于非饱和土宜先桩端后桩侧； 多断面桩侧注浆应先上后下； 桩侧桩端注浆间隔时间不宜少于 2h；

（3）桩端注浆应对同一根桩的各注浆导管一次实施等量注浆；（4）对于桩群注浆宜先外围、后内部。

6、终止注浆

当满足下列条件之一时可以终止注浆：

（1）注浆总量和注浆压力均达到设计要求；

（2）注浆总量已达到设计值的 75%，且注浆压力超过设计值。

7、注意事项

（1）当注浆压力长时间低于正常值或地面出现冒浆或周围桩孔串浆，应改为间歇注浆，间歇时间宜为 30~60min，或调低浆液水灰比。

（2）后注浆施工过程中，应经常对后注浆的各项工艺参数进行检查，发现异常应采取相应处理措施。 当注浆量等主要参数达不到设计值时，应根据工程具体情况采取相应措施。
